为什么我们推荐使用10-15kV测试绝缘呢?

GB/T 20160-2006:旋转电机绝缘电阻测试,IEEE 43-2000:旋转电机绝缘电阻测试规程、ANSI/NETA MTS 1997:电力设备维修测试规程

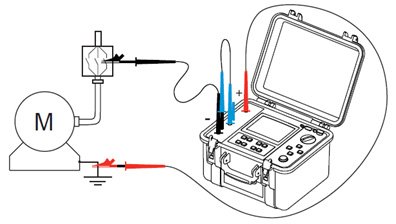

CA6550-55   是一款坚固耐用的便携式高性能绝缘测试仪,专用于对旋转电机(马达或发电机)的绝缘电阻进行现场测量。

测试范围包括:

  • 电枢/磁场绕组

  • 同步电机/感应电机/直流电机

  • 同步冷凝器

旋转电机的检测原理与参数由4项标准确定:

  • IEEE 标准 43:2000 - 旋转电机绝缘电阻的推荐测试规程

  • GB/T 20160-2006 - 旋转电机绝缘电阻的推荐测试规程

  • ANSI / NETA ATS 2007 –电力设备的验收测试规范标准

  • ANSI / NETA MTS 1997 –电力设备的维修测试规范标准

ANSI/NETA ATS是一项标准,帮助完成电力设备与系统的通电前检查与启动。完成现场安装后,电力测试公司、建筑师、工程师、设备所有者和检查机构均应参考该标准来检查安装的电力设备。此类测试能发现装运过程中造成的损坏,确保安装符合设计要求,且所有零部件连接完好,不仅能作为系统一部分正常工作,其本身也一切正常。

ANSI/NETA MTS也是一项标准,用以确保电力设备与系统符合行业/制造商的标准与容限范围,实现可靠、安全运行。



符合标准与设备工作电压的推荐直流测试电压




标准

电缆/设备的工作电压

DC测试电压

IEEE 43-2000

GB/T 20160-2006

旋转电机绝缘电阻测试

2450 V

50100 VDC

50100 V

100250 VDC

100240 V

250500 VDC

440550 V

5001000 VDC

2400 V

10002500 VDC

4100 V

10005000 VDC

500012,000 V

25005000 VDC

ANSI / NETA ATS 2007

ANSI / NETA MTS 1997

> 12,000 V

500010,000 VDC

35 000 V69 000 V

15 000 VDC
